Ürün ayrıntıları:
|
| teknoloji: | kalın film | Anma gücü: | 300W |
|---|---|---|---|
| Olmayan Direnç Değeri: | 1Ω-500MΩ | Hata payı: | ±%5,±%10 |
| Renk: | Siyah | izolasyon gerilimi: | 6KV-12KV |
| Vurgulamak: | Kalın Film Yüksek Güç Direnci,300W Yüksek Güç Direnci,Yüksek Güçlü Kalın Film Direnç |
||

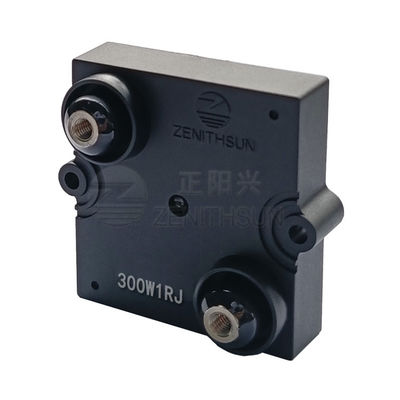

Kolay Montaj İçin 300W 10k Kalın Film Ultra Yüksek Güçlü Dirençler
Yapı
1.başlangıç dirençleriSerigrafi, onlarca mikron kalınlığında rezistör film baskılı tabaka, sıcaklıkta sinterlenmiştir.Matris, iyi termal iletkenliğe ve yüksek mekanik mukavemete sahip %96 alüminyum oksit seramiktir. Stabil elektriksel özelliklere sahip değerli metal rutenyum bulamacına sahip direnç filmi.
2. Temas eden yüzeyler dikkatlice temizlenmelidir.
3.Endüktif olmayan, Yüksek güç, Küçük boyut, Kolay montaj, su soğutmalı bir soğutucuya montaj için öneriler.
Özellikler
1.Isı dağılımını artırmak için bir soğutucu üzerine monte etme önerileri.
2. Alt kasa, sistem soğutucusuna takılıdır ve direnç, ısıyı alt kasa ile soğutucu arasındaki ısı alışverişi yoluyla dağıtır.
3. Buradaki ortam sıcaklığı, genellikle alt kasanın merkezindeki sıcaklık olarak adlandırılan direncin alt kasa sıcaklığını ifade eder.
4. Kolay montaj, kasanın düşük termal radyasyonu;
Şartname
| Performans Özellikleri | ||
| Ölçek | Test Koşulları | Test Sonuçları |
| Direnç Toleransı | Test Gerilimi ≤3V, Ortam Sıcaklığı 25 ℃ | B---D---F---G---J--K |
| Sıcaklık Katsayıları | R0:Oda Sıcaklığı(T0)Direnç Değeri R1:Oda Sıcaklığı T0+100℃(T1)Direnç Değeri |
±50～±500PPM/℃ |
| Kısa Süreli Aşırı Yük | Nominal gücün 5 katı, ancak 5 saniye boyunca maksimum sürekli çalışma voltajının 1,5 katından fazla değil | △R≤±(0.3％+0.1Ω) |
| Yalıtım direnci | 500V DC | ≥10GΩ1Dk |
| Oda Sıcaklığı Dayanıklılığı | Anma değeri, 90 dakika açık, 30 dakika dur, merkezi alt kasa sıcaklığı ≤ 85 ℃ (120W-800W), merkezi alt kasa sıcaklığı ≤ 25 ℃ (30W-100W), toplam 1000 saat |
△R≤±(0.5％+0.1Ω) |
| Nem sabit durumu | Sıcaklık.:40±2℃,Nem:90％-95％.56days | △R≤±(0.25％+0.1Ω) |
| Yüksek/Düşük Sıcaklık Dayanımı Testi | 2H için -55℃～125℃'de saklayın, 5 kez döngü yapın | △R≤±(1%+0.1Ω) |
| Çalışma Ortam Sıcaklığı | -55℃～150℃ | / |
Uygulamalar
Değişken hızlı sürücü, güç kaynağı, kontrol ekipmanları, iletişim, otomatik kontrol, motor kontrolü, güç elektroniği, tıbbi cihazlar, güç aktarımı, kondansatör voltaj eşitleme, kondansatör deşarjı, güç yükü, otomotiv elektroniği, değişken hızlı sürücüler için, güç kaynakları , kontrol cihazları, robotik, motor kontrolü ve diğer güç tasarımları.
Sipariş nasıl yapılır:
ZMP300_Ohmik Değer_Tolerans
Örneğin:ZMP300 20R %5
