Ürün ayrıntıları:
|
| Anma gücü: | 40W-500W | Rezistans: | 0.1Ω - 20KΩ |
|---|---|---|---|
| Hata payı: | ±%5 | Renk: | Yeşil |
| Şekil: | Düz | Montaj Braketleri: | Mevcut |
| Vurgulamak: | 60W Güç Telli Direnç,Düz Güç tel yarası Direnç,Yanıcı Olmayan Direnç |
||
50W100 Ohm J Yanmaz Düz Yüksek Güçlü Tel Sarımlı Dirençler
Yapı :
1. Düz boru şeklindeki bir seramikte iki terminal bulunur ve direnç elemanı olarak bakır tel veya krom alaşımlı tel ile sarılır.Yüksek sıcaklıkta yanıcı olmayan bir reçine ile kaplanmıştır. Soğutulduğunda ve kurutulduğunda, bileşen montajlarının son kurulumundan önce yüksek sıcaklıktaki bir işlemle yalıtım içinde kapsüllenir.
2. Genellikle yüksekliğin sınırlı olduğu endüstriyel tesisler için kullanılır.
4. İsteklerde endüktif olmayan ve değişken tip;
5.Çalışma voltajı ve Nominal direnç değeri Ohm kanunu ile ilgilidir.
6.Mükemmel sargılar nedeniyle, birçok musluk eklenebilir, empedans düşüktür ve PC kartı takılabilir ve diğer birçok entegre için kullanılabilir.
Özellikler:
1.Korozyon önleyici, mükemmel ısı direnci; direnç, küçük sıcaklık katsayısına ve doğrusal değişime sahiptir.
2. İlk güçte kullanıldığında direncin sigara içiyor olması normaldir.
3. Mükemmel sargılar nedeniyle, birçok musluk eklenebilir, empedans düşüktür ve PC kartı takılabilir ve diğer birçok entegre uygulama için kullanılabilir.
4. Özel özellikler için, ayrıntıları görüşmek üzere lütfen bizimle iletişime geçin.
5.Support hassas direnç toleransı gereksinimi.
Şartname
| Performans Özellikleri | ||
| Ölçek | Test Koşulları | Test Sonuçları |
| Direnç Toleransı | Test Gerilimi ≤3V, Ortam Sıcaklığı 25 ℃ | B---D---F---G---J--K |
| Anma Yükü | 40 ℃, anma gerilimi, 1 saat | △R≤±(3％+0.1Ω) |
| Kısa Süreli Aşırı Yük | 10s için 5 kez anma gücü | △R≤±(0.2％+0.1Ω) |
| Dielektrik Dayanım Gerilimi | 2 kat Nominal Güç Gerilimi +1kv AC 60s (topraklamalı), kaçak akım 2.5mA ; 2 kat Nominal Güç Gerilimi +2kv AC 60s (topraklamalı), kaçak akım 2.5mA ; |
△R≤±(0.1％+0.05Ω) |
| Yalıtım direnci | 500V DC | ≥10GΩ1Dk |
| Terminal Çekme Dayanımı | 40N | kapalı yok |
| Titreşim direnci | 1.5mm, 10-55-10Hz, her 2 saatte | Hasar yok, kapalı |
| Yük Ömrü | anma geriliminde, 90 dk "Açık", 30 dk "Kapalı", toplam 500 saat | △R≤±(3％+0.1Ω) |
| Düşük Sıcaklık Dayanımı Testi | 2H için -65℃±3℃'de saklayın | △R≤±(1%+0.1Ω) |
| Yüksek Sıcaklık Dayanımı Testi | 16 saat boyunca 70 ℃ ± 2 ℃'de saklayın, anma gerilimi DC devresini 1s için bağlayın | △R≤±(1%+0.1Ω) |
| yanmazlık | 10 kez anma gücü, 5s için güç açık | yanma olmadan |
Uygulamalar:
Yüksekliğin sınırlı olduğu endüstriyel kurulumlarda yaygın olarak kullanılır.
Bu dirençler eğitimsel modelleme uygulamaları, yük testi, endüstriyel makineler, elektrik dağıtımı, enstrümanlar, otomasyon kontrol kurulumları vb. için uygundur.
Özel özellikler için, ayrıntıları görüşmek üzere lütfen bizimle iletişime geçin.

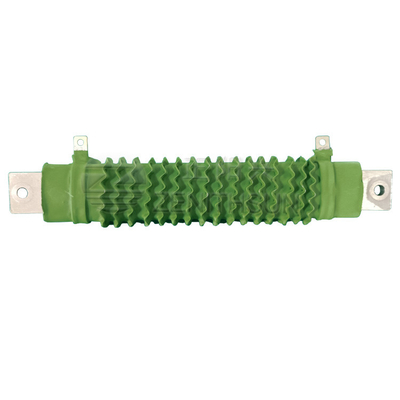

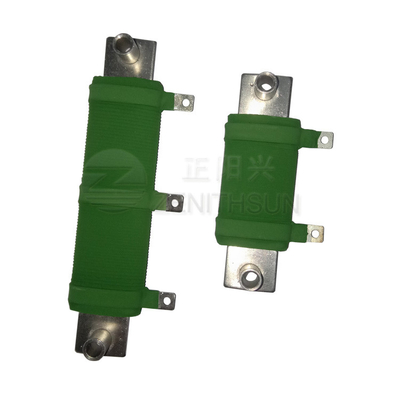

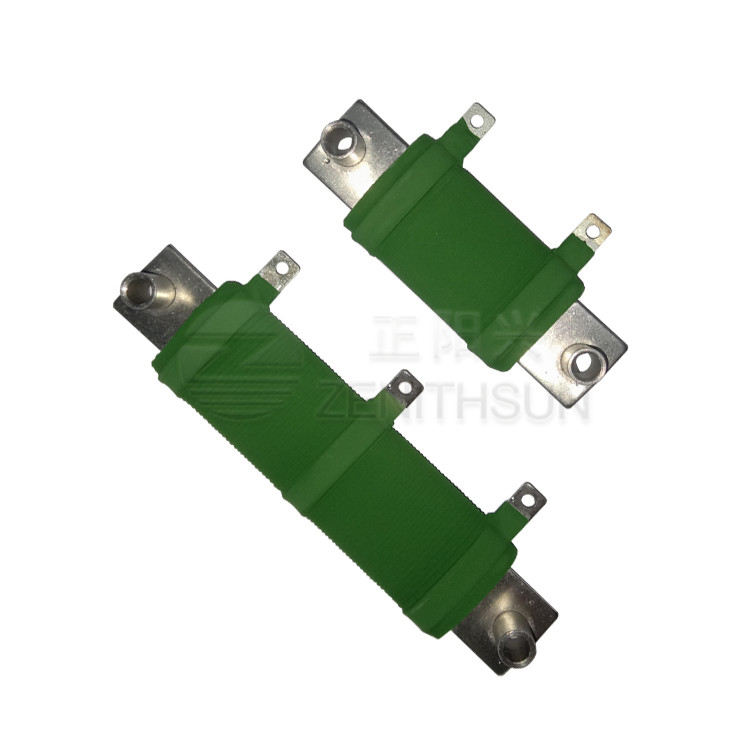

Ürün Resmi
