Ürün ayrıntıları:
|
| Anma gücü: | 300W-3000W | Rezistans: | 0.1Ω - 500Ω |
|---|---|---|---|
| Hata payı: | ±%5,±%10 | Renk: | Yeşil veya siyah |
| Montaj Braketleri: | Stiller farklı | T.C.R.: | 250ppm |
| Vurgulamak: | Plaka Yüksek Güç Direnci,Voltaj Düzenleme Yüksek Güç Direnç,Akım Düzenleme güç direnci 1000w |
||
1000W Plaka Şekli Yüksek Güçlü Tel Sarımlı Dirençler, Gerilim ve Akım Düzenlemesi
Yapı:
1.ZB serisi Plaka şeklindeki tel yarası Direnç, nikel krom, konstantan veya yeni konstantan alaşımlı telden ve yüzey elektrokaplama işlemiyle demir plaka üzerine sarılmış diğer yüksek kaliteli alaşımlı tellerden, yüzey eloksal işlemiyle alüminyum plakadan veya mika plakadan yapılmıştır.Sargı telini taban plakasından ayırmak için seramik cihazlar kullanılır, böylece sarım teli taban plakasının üzerinden eşit ve düzenli olarak geçebilir, sabitleme, yalıtım ve ısı dağılımında iyi bir rol oynar.
2. Alüminyum levha veya demir levha matrisi sabit bir şekle sahip değildir ve endüstrinin sınırlamalarını kırarak müşteri gereksinimlerine göre yapılabilir.
3. Çoklu dirençli / Çoklu terminalli tek ünite de mevcuttur;
4. İsteklerde endüktif olmayan ve değişken tip;
5.Çalışma voltajı ve Nominal direnç değeri Ohm kanunu ile ilgilidir.
Özellikler:
1. Sabit direnç, küçük değişim hızı, yüksek güç, güçlü aşırı yük kapasitesi ile plaka şeklindeki tel yarası Direnç. Oluklu sarım modu (direnci artırarak ve parazitik endüktansı ortadan kaldırarak) ve endüktif olmayan sarım modu gerçekleştirilebilir, bu sadece ortadan kaldıramaz. Direncin parazitik endüktansı, aynı zamanda ısı dağılımını da iyileştirir.
2. Ayrıca, 2'den fazla direnç değerine sahip tek bir direnç veya seri ve paralel birden fazla direnç yapmak için müşteri gereksinimlerine göre esnek bir şekilde değiştirilebilir.
3.Support hassas direnç toleransı gereksinimi.
Şartname
| Performans Özellikleri | ||
| Ölçek | Test Koşulları | Test Sonuçları |
| Direnç Toleransı | Test Gerilimi ≤3V, Ortam Sıcaklığı 25℃ | B---D---F---G---J--K |
| Sıcaklık Katsayıları | R0:Oda Sıcaklığı(T0)Direnç Değeri R1:Oda Sıcaklığı T0+100℃(T1)Direnç Değeri |
±100～±250PPM/℃ |
| Anma Yükü | 40℃, anma gerilimi, 1 saat | △R≤±(3％+0.1Ω) |
| Kısa Süreli Aşırı Yük | 10s için 5 kez anma gücü | △R≤±(0.2％+0.1Ω) |
| Dielektrik Dayanım Gerilimi | 2 kat Nominal Güç Gerilimi +1kv AC 60s (topraklamalı), kaçak akım 2.5mA ; 2 kat Nominal Güç Gerilimi +2kv AC 60s (topraklamalı), kaçak akım 2.5mA ; |
△R≤±(0,1％+0.05Ω) |
| Yalıtım direnci | 500V DC | ≥10GΩ1Dk |
| Terminal Çekme Dayanımı | 40N | kapalı yok |
| Titreşim direnci | 1.5mm, 10-55-10Hz, her 2 saatte | Hasar yok, kapalı |
| Yük Ömrü | anma geriliminde, 90 dk "Açık", 30 dk "Kapalı", toplam 500 saat | △R≤±(3％+0.1Ω) |
| Düşük Sıcaklık Dayanımı Testi | -65'te saklayın℃±3℃2H için | △R≤±(1%+0.1Ω) |
| Yüksek Sıcaklık Dayanımı Testi | 70'te saklayın℃± 2℃16h için, 1s için anma gerilimi DC devresini bağlayın | △R≤±(1%+0.1Ω) |
| yanmazlık | 10 kez anma gücü, 5s için güç açık | yanma olmadan |
Uygulamalar:
Düşük frekanslı AC devrelerinde gerilim ve akımı düzenlemek için yaygın olarak kullanılır. Motorlarda, marşta, frende ve hız kontrolünde seri olarak direnç elemanları kullanılır.

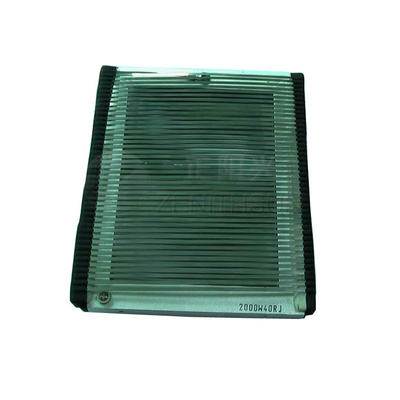

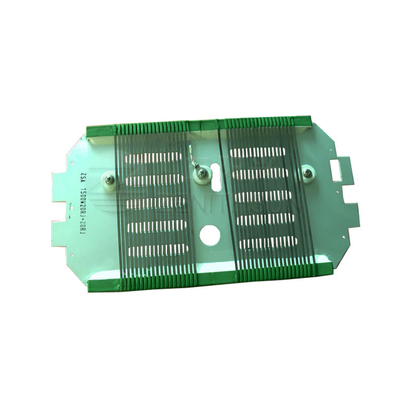

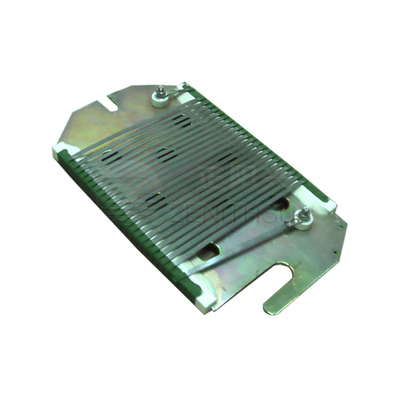

Ürün Resmi
