Ürün ayrıntıları:
|
| Anma gücü: | 80W | Direnç Değeri: | 0-200kohm |
|---|---|---|---|
| Hata payı: | %2 veya %5 | Renk: | beyaz |
| TCR: | ± ~ 260PPM | Yalıtım direnci: | 500VDC |
| Vurgulamak: | 80W Seramik Çimento Direnç,20 Ohm Seramik Çimento Direnç,500VDC Çimento Güç Direnci |
||
80W 20Ohm Seramik Çimento Güç Dirençleri, Dönüştürücüde Ön Şarj İçin
Yapı:
1.ZENITHSUN çimento dirençleri, ısıya ve neme dayanıklı ve aşındırıcı olmayan koruyucu malzeme tabakası ile eklenen alkali olmayan seramik çekirdeğin etrafına direnç telleri sarılarak yapılır.
2. Tel sargılı direnç daha sonra özel yanmaz ısıya dayanıklı çimento ile kapatılmış kare seramik bir pakete yerleştirilir.
3. Yüksek direnç değeri için teller metal oksit filmler ile değiştirilir.
4. Şarj direnci, frekans dönüştürücü yeni açıldığında enerji depolama kapasitörünü yavaşça şarj etmek için tasarlanmıştır, buna arabellek direnci de denir.
5. Voltaj dengeleme direncinin ana işlevi, her bir kapasitördeki voltajın eşit olmasını sağlamak için voltaj bölme ilkesini kullanmaktır.
6.Güç Aralığı: Voltaj dengeleme dirençleri için 5W-25W, şarj dirençleri için 20W-80W;
7.Güçlü Darbe Dayanımı, Yüksek Yalıtım, Frekans dönüştürücü sunucusuna özel.
Özellikler:
1. Küçük boyut, titreşime, neme ve ısıya dayanıklı, iyi dağılım, düşük gürültü ve direnç değerinde yıllık kayma yok, düşük fiyat
2.ZENITHSUN, birçok tasarım ve güvenilirlik talebini karşılamak için özel bileşenler tasarlamak ve üretmek için donatılmıştır.
3. Özel ihtiyaçlarınız için bizimle iletişime geçin.
4.ROHS standardına ve KURŞUNSUZ kurşunsuz standardına uygundur.
Şartname:
| Performans Özellikleri | ||
| Ölçek | Test Koşulları | Test Sonuçları |
| Direnç Toleransı | Test Gerilimi ≤3V, Ortam Sıcaklığı 25 ℃ | ±1％,±5％,±10％ |
| Sıcaklık Katsayıları | R0:Oda Sıcaklığı(T0)Direnç Değeri R1:Oda Sıcaklığı T0+100℃(T1)Direnç Değeri |
±300PPM/℃ Maks |
| İzolasyon Gerilimi | 1KV DC 60'lar | Flashover yok, hasar yok |
| Yalıtım direnci | 500V DC | 1000MΩ1Dk |
| Kısa Süreli Aşırı Yük | 5s(KN) için 10 kat anma gücü; 5s(MO) için 2,5 anma gücü |
△R≤±(2％+0.1Ω) |
| Nem Direnci | Sıcaklık.:40±2℃,Nem:90％-95％.1000hours | △R≤±(2％+0.1Ω) |
| Yük Ömrü | Sıcaklık.:40±2℃,Nem:90％-95％,anma gerilimi 1.5saat 30 dk "Kapalı", sürekli 1000 saat |
△R≤±(5％+0.1Ω) |
| Isı dayanıklılığı | Kalay Sıcaklığı.:350±10℃,zaman::3±0.5s,daldırma derinliği:bileşen gövdesinden uzaklık 2±0.5mm | △R≤±(1％+0.05Ω) |
| lehimlenebilirlik | Kalay Sıcaklığı.:235±5℃,zaman::3±0.5s | Lehim alanı≥95% |
| yanmazlık | 5 kez/10 kez/16 kez nominal güç, 5 dakika AC voltajı | yanma olmadan, açık devreye izin verilir |
Uygulamalar:
Baskılı devre kartları, güç kaynakları, voltaj bölücüler, motor kontrolörleri, otomotiv uygulamaları, güç elektroniği devreleri için uygun komple yalıtım.

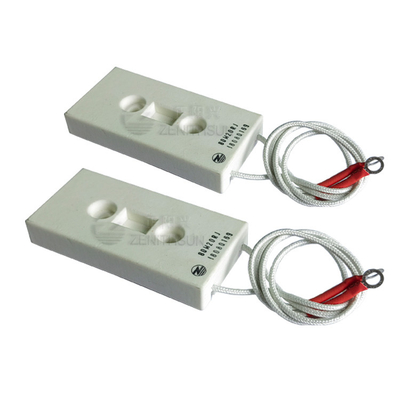

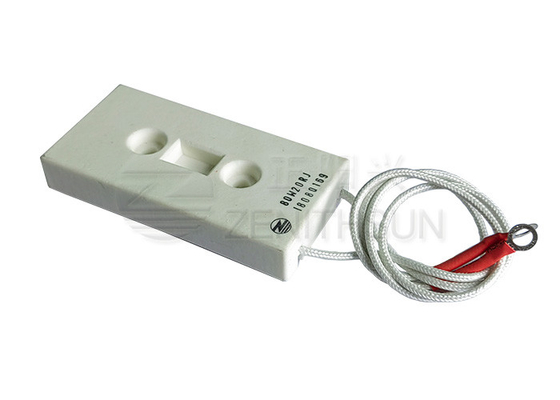

Ürün resmi :
