Ürün ayrıntıları:
|
| Anma gücü: | 10W-15W,20-25W | Direnç Değeri: | 0,5-220kohm |
|---|---|---|---|
| Hata payı: | %5 | Renk: | beyaz |
| TCR: | ± ~ 260PPM | Yalıtım direnci: | 500VDC |
| Vurgulamak: | Seramik Çimento Tel Yara Direnci,Gerilim Dengeleme Tel Yara Direnci,Tel Yara ön şarj direnci |
||
Voltaj Eşitleme için Seramik Çimento Tel Sarımlı Dirençlerin Şarj Edilmesi
Yapı:
1.ZENITHSUN Şarj direnci, direnç sarma telli seramik çubuktur (voltaj dengeleme direnci, tel sargılı direnç çekirdeği yerine metal oksit film direnç çekirdeğinden yapılmıştır), tel sargılı direnç çekirdeğini farklı boyut ve şekillerde seramik kabuklara koyun, gölgede doğal kurutma ve yüksek sıcaklıkta pişirme yoluyla özel yanmaz ısıya dayanıklı çimento elektronik dolgu maddesi ile kapatılmıştır.
2. Yüksek direnç değeri için teller metal oksit filmler ile değiştirilir.
3. Şarj direnci, arabellek direnci olarak da adlandırılan frekans dönüştürücü yeni açıldığında enerji depolama kapasitörünü yavaşça şarj etmek için tasarlanmıştır.
4.Daire uçlu veya kare uçlu çıkışlı voltaj dengeleme direnci.
5. Voltaj dengeleme direncinin ana işlevi, her bir kapasitördeki voltajın eşit olmasını sağlamak için voltaj bölme ilkesini kullanmaktır.
6.Güç Aralığı: Voltaj dengeleme dirençleri için 5W-25W, şarj dirençleri için 20W-80W;
7.Güçlü Darbe Dayanımı, Yüksek Yalıtım, Frekans dönüştürücü sunucusuna özel.
Özellikler:
1. Küçük boyut, titreşime, neme ve ısıya dayanıklı, iyi dağılım, düşük gürültü ve direnç değerinde yıllık kayma yok, düşük fiyat
2.ZENITHSUN, birçok tasarım ve güvenilirlik talebini karşılamak için özel bileşenler tasarlamak ve üretmek için donatılmıştır.
3. Özel ihtiyaçlarınız için bizimle iletişime geçin.
4.ROHS standardına ve KURŞUNSUZ kurşunsuz standardına uygundur.
Şartname:
| Performans Özellikleri | ||
| Ölçek | Test Koşulları | Test Sonuçları |
| Direnç Toleransı | Test Gerilimi ≤3V, Ortam Sıcaklığı 25 ℃ | ±1％,±5％,±10％ |
| Sıcaklık Katsayıları | R0:Oda Sıcaklığı(T0)Direnç Değeri R1:Oda Sıcaklığı T0+100℃(T1)Direnç Değeri |
±300PPM/℃ Maks |
| İzolasyon Gerilimi | 1KV DC 60'lar | Flashover yok, hasar yok |
| Yalıtım direnci | 500V DC | 1000MΩ1Dk |
| Kısa Süreli Aşırı Yük | 5s(KN) için 10 kat anma gücü; 5s(MO) için 2,5 anma gücü |
△R≤±(2％+0.1Ω) |
| Nem Direnci | Sıcaklık.:40±2℃,Nem:90％-95％.1000hours | △R≤±(2％+0.1Ω) |
| Yük Ömrü | Sıcaklık.:40±2℃,Nem:90％-95％,anma gerilimi 1.5saat 30 dk "Kapalı", sürekli 1000 saat |
△R≤±(5％+0.1Ω) |
| Isı dayanıklılığı | Kalay Sıcaklığı.:350±10℃,zaman::3±0.5s,daldırma derinliği:bileşen gövdesinden uzaklık 2±0.5mm | △R≤±(1％+0.05Ω) |
| lehimlenebilirlik | Kalay Sıcaklığı.:235±5℃,zaman::3±0.5s | Lehim alanı≥95% |
| yanmazlık | 5 kez/10 kez/16 kez nominal güç, 5 dakika AC voltajı | yanma olmadan, açık devreye izin verilir |
Uygulamalar:
Baskılı devre kartları, güç kaynakları, voltaj bölücüler, motor kontrolörleri, otomotiv uygulamaları, güç elektroniği devreleri için uygun tam yalıtım.

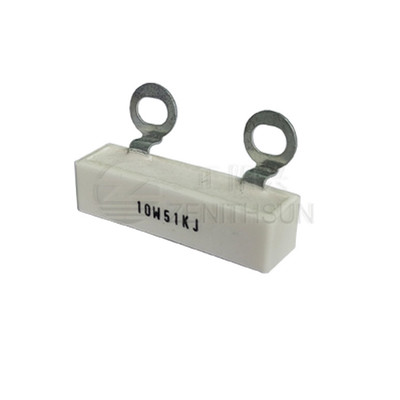

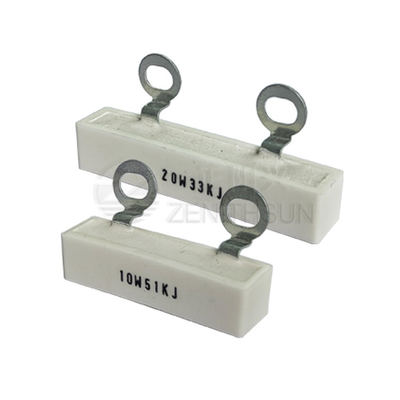

Ürün resmi :
