Ürün ayrıntıları:
|
| Anma gücü: | 10W | Rezistans: | 10KΩ - 500MΩ |
|---|---|---|---|
| Mutlak Hassasiyet: | ±0.5% -±5% | Renk: | Siyah |
| Sıcaklık katsayısı: | 10PPM-25PPM | Bağıl Doğruluk: | ±0.1% ,0.5% |
| Vurgulamak: | Endüktif olmayan yüksek voltaj bölücü direnç,Hassas yüksek voltaj bölücü direnç,Endüktif Olmayan Düşük TCR Direnç |
||
Düşük TCR Hassas Endüktif Olmayan Yüksek Gerilim Bölücü Dirençler
Yapı :
1.Screen baskı, onlarca mikron kalınlığında rezistör film baskılı tabaka, sıcaklıkta sinterlenir.
Matris, iyi termal iletkenliğe ve yüksek mekanik mukavemete sahip %95 alüminyum oksit seramiktir.
Stabil elektriksel özelliklere sahip değerli metal rutenyum bulamacına sahip direnç filmi.
2.Teknolojik Süreç: elektrot baskı elektrotu sinterleme direnci baskı direnci sinterleme ortamı baskı
orta sinterleme, ardından direnç ayarı, kaynak, kapsülleme ve diğer işlemler.
Özellikler:
1. Yüksek Hassasiyet, Düşük Sıcaklık Katsayısı, Hassas Yüksek Gerilim Bölücü;
2. En iyi kullanım sonuçları için dielektrik yağ veya epoksi reçineye batırılır;
2.Endüktif Olmayan, Direnç-yüksek voltaj, küçük boyut, yüksek güç, uzun ömür, nem direnci, yüksek stabilite;
3. Öncü Terminaller cıvata / vidalı uç kapakları;
Özellikler:
| Performans Özellikleri | ||
| Ölçek | Test Koşulları | Test Sonuçları |
| Direnç Toleransı | Test Gerilimi ≤3V, Ortam Sıcaklığı 25 ℃ | B--C--D---F---G---J--K |
| Sıcaklık Katsayıları | R0:Oda Sıcaklığı(T0)Direnç Değeri R1:Oda Sıcaklığı T0+100℃(T1)Direnç Değeri |
±15～±1000PPM/℃ |
| Kısa Süreli Aşırı Yük | 5 saniye boyunca nominal gücün 5 katı, ancak Umax'ın 1,5 katından fazla değil | △R≤±(0.2％+0.1Ω) |
| Yalıtım direnci | 1000V DC | ≥10GΩ1Dk |
| Yük Ömrü | anma geriliminde, 90 dk "Açık", 30 dk "Kapalı", toplam 1000 saat | △R≤±(0.5％+0.1Ω) |
| Nem Direnci | Sıcaklık.:40±2℃,Nem:90％-95％.240saat | △R≤±(0.4％+0.1Ω) |
| Yüksek / Düşük Sıcaklık Dayanımı | 2H için - 65 ℃ ~ 155 ℃'de saklayın, 5 kez döngü yapın | △R≤±(0.2%+0.1Ω) |
| Çalışma sıcaklığı | -55℃～125℃ | / |
Uygulamalar:
Yüksek voltajlı güç ekipmanları, tıbbi CT ve X-ray makineleri, yüksek voltajlı test cihazları, yüksek voltajlı güç kaynağı, vakum ekipmanı, voltaj bölücü, yüksek voltaj devresi, kondansatör deşarj devresi, yüksek voltaj tampon devresi, çevre koruma ekipmanı, elektrostatik yaygın olarak kullanılır toz giderme ekipmanı, güç sistemi vb.

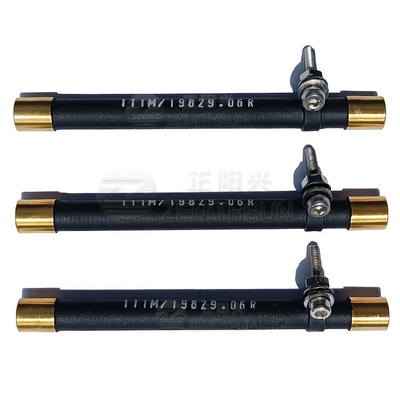

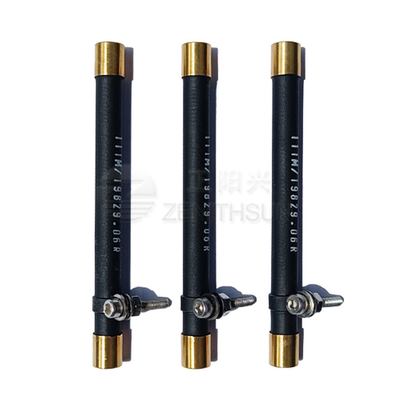

Ürün resmi:
