Ürün ayrıntıları:
|
| Anma gücü: | 300W | Rezistans: | 1Ω - 1GΩ |
|---|---|---|---|
| Hata payı: | ±%5 | Renk: | Siyah |
| Sıcaklık katsayısı: | 50PPM-200PPM | Önden gitmek: | Vidalı kapaklar |
| Vurgulamak: | 50W Yüksek Gerilim Direnci,100k Yüksek Gerilim Direnci,100k Yüksek Gerilim Güç Direnci |
||
Montajlı 50W 100k Endüktif Olmayan Yüksek Gerilim Güç Dirençleri
Yapı :
1.Screen baskı, onlarca mikron kalınlığında rezistör film baskılı tabaka, sıcaklıkta sinterlenir.
2.Matriks, iyi termal iletkenlik ve yüksek mekanik mukavemet ile% 95 alüminyum oksit seramiktir.
3. Kararlı elektriksel özelliklere sahip değerli metal rutenyum bulamacına sahip direnç filmi.
4.Teknolojik Süreç: elektrot baskı elektrotu sinterleme direnci baskı direnci sinterleme ortamı baskı ortamı sinterleme, daha sonra direnç ayarı, kaynak, kapsülleme ve diğer işlemler.
Özellikler:
1. Sürekli yüksek voltaj ortamında çalışın.
2. Endüktif Olmayan, direnç-yüksek voltaj, küçük boyut, yüksek güç, nem direnci, yüksek kararlılık.
3.Kurşun Malzemesi: cıvata / vidalı uç kapakları;
Özellikler:
| Performans Özellikleri | ||
| Ölçek | Test Koşulları | Test Sonuçları |
| Direnç Toleransı | Test Gerilimi ≤3V, Ortam Sıcaklığı 25 ℃ | B--C--D---F---G---J--K |
| Sıcaklık Katsayıları | R0:Oda Sıcaklığı(T0)Direnç Değeri R1:Oda Sıcaklığı T0+100℃(T1)Direnç Değeri |
±15～±1000PPM/℃ |
| Kısa Süreli Aşırı Yük | 5 saniye boyunca nominal gücün 5 katı, ancak Umax'ın 1,5 katından fazla değil | △R≤±(0.2％+0.1Ω) |
| Yalıtım direnci | 1000V DC | ≥10GΩ1Dk |
| Yük Ömrü | anma geriliminde, 90 dk "Açık", 30 dk "Kapalı", toplam 1000 saat | △R≤±(0.5％+0.1Ω) |
| Nem Direnci | Sıcaklık.:40±2℃,Nem:90％-95％.240saat | △R≤±(0.4％+0.1Ω) |
| Yüksek / Düşük Sıcaklık Dayanımı | 2H için - 65 ℃ ~ 155 ℃'de saklayın, 5 kez döngü yapın | △R≤±(0.2%+0.1Ω) |
| Çalışma sıcaklığı | -55℃～125℃ | / |
Uygulamalar:
Yüksek gerilim güç ekipmanları, tıbbi CT ve X-ray makineleri, yüksek gerilim test cihazları, yüksek gerilim güç kaynağı, vakum ekipmanları, yüksek gerilim frekans dönüştürücü, gerilim bölücü, yüksek gerilim devresi, kondansatör deşarj devresi, yüksek gerilim tampon devresinde yaygın olarak kullanılmaktadır. çevre koruma ekipmanı, elektrostatik toz giderme ekipmanı, güç sistemi, yüksek gerilim aletleri ve sayaçları, darbe modülatörü, görüntüleme ekipmanı vb.

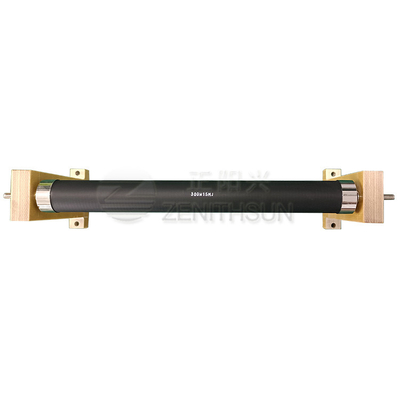

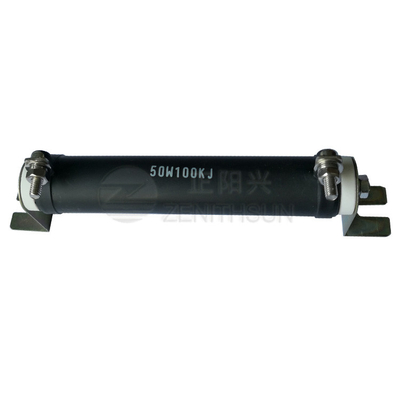

Ürün resmi:
