Ürün ayrıntıları:
|
| Anma gücü: | 1/4W-5W | Rezistans: | 10Ω - 500MΩ |
|---|---|---|---|
| Hata payı: | ±%1,±%2,±%5,±%10 | Renk: | Siyah |
| Sıcaklık katsayısı: | 50MMP-00PPM | kurşun malzeme: | Kalay kaplı |
| Vurgulamak: | 10W Yüksek Gerilim Bölücü Direnç,100M Yüksek Gerilim Bölücü Direnç,100M yüksek hassasiyetli direnç |
||
10W 100M Yüksek Hassasiyetli Yüksek Gerilim Düz Bölücüler Dirençler
Yapı :
1. Stabil elektriksel özelliklere sahip değerli metal rutenyum bulamacına sahip direnç filmi.
2.Teknolojik Süreç: elektrot baskı elektrotu sinterleme direnci baskı direnci sinterleme ortamı baskı ortamı sinterleme, daha sonra direnç ayarı, kaynak, kapsülleme ve diğer işlemler.
3. Endüktif Olmayan, Direnç-yüksek voltaj, anti-dürtü, yüksek voltaj devresi uygulaması için ideal.
En iyi kullanım sonuçları için dielektrik yağ veya epoksi reçineye batırılmıştır.
Özellikler:
1. Tescilli endüktif olmayan tasarım, yüksek hassasiyet ile düzlemsel yüksek voltaj dirençleri.
2.Low sıcaklık katsayısı, düşük voltaj katsayısı, yüksek kararlılık, yüksek sıcaklık silikon kaplama;
3.Kurşun Malzemesi: bakır, kalay kaplama;
Özellikler:
| Performans Özellikleri | ||
| Ölçek | Test Koşulları | Test Sonuçları |
| Direnç Toleransı | Test Gerilimi ≤3V, Ortam Sıcaklığı 25 ℃ | B--C--D---F---G---J--K |
| Sıcaklık Katsayıları | R0:Oda Sıcaklığı(T0)Direnç Değeri R1:Oda Sıcaklığı T0+100℃(T1)Direnç Değeri |
±15～±1000PPM/℃ |
| Kısa Süreli Aşırı Yük | 5 saniye boyunca nominal gücün 5 katı, ancak Umax'ın 1,5 katından fazla değil | △R≤±(0.2％+0.1Ω) |
| Yalıtım direnci | 1000V DC | ≥10GΩ1Dk |
| Yük Ömrü | anma geriliminde, 90 dk "Açık", 30 dk "Kapalı", toplam 1000 saat | △R≤±(0.5％+0.1Ω) |
| Nem Direnci | Sıcaklık.:40±2℃,Nem:90％-95％.240saat | △R≤±(0.4％+0.1Ω) |
| Yüksek / Düşük Sıcaklık Dayanımı | 2H için - 65 ℃ ~ 155 ℃'de saklayın, 5 kez döngü yapın | △R≤±(0.2%+0.1Ω) |
| Çalışma sıcaklığı | -55℃～125℃ | / |
Uygulamalar:
Yüksek voltajlı güç ekipmanları, tıbbi CT ve X-ray makineleri, yüksek voltajlı test cihazları, yüksek voltajlı güç kaynağı, vakum ekipmanı, voltaj bölücü, yüksek voltaj devresi, kondansatör deşarj devresi, yüksek voltaj tampon devresi, çevre koruma ekipmanı, elektrostatik yaygın olarak kullanılır toz giderme ekipmanı, güç sistemi, görüntüleme ekipmanı, darbe voltajı üreteci vb.

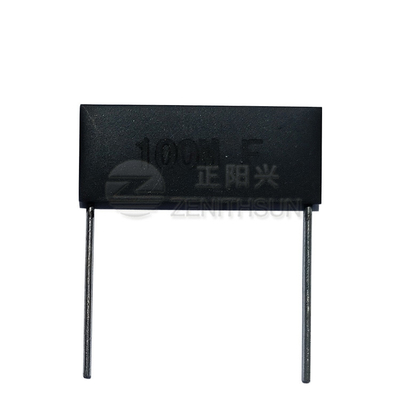

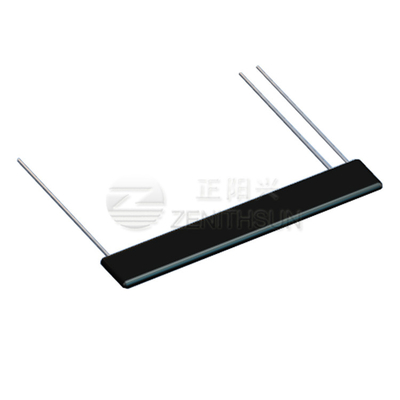

Ürün resmi:
