Ürün ayrıntıları:
|
| Anma gücü: | 1/4W-5W | Rezistans: | 10Ω - 500MΩ |
|---|---|---|---|
| Hata payı: | ±%2,±%5,±%10 | Renk: | Sarı |
| Sıcaklık katsayısı: | 50PPM-100PPM | Önden gitmek: | Kalay kaplı |
| Vurgulamak: | 3W Endüktif Olmayan Direnç,100M J Endüktif Olmayan Direnç,Yüksek Gerilim endüktif olmayan güç dirençleri |
||
3W100M J Düşük TC'li Endüktif Olmayan Hassas Yüksek Gerilim Düz Dirençler
Yapı :
1. Stabil elektriksel özelliklere sahip değerli metal rutenyum bulamacına sahip direnç filmi.
2.Teknolojik Süreç: elektrot baskı elektrotu sinterleme direnci baskı direnci sinterleme ortamı baskı ortamı sinterleme, daha sonra direnç ayarı, kaynak, kapsülleme ve diğer işlemler.
3. En iyi kullanım sonuçları için dielektrik yağ veya epoksi reçineye batırılır.
Özellikler:
1. Tescilli endüktif olmayan tasarım, yüksek hassasiyet, düşük oranlı TC ile düz yüksek voltaj bölücüler.
2.Low sıcaklık katsayısı, düşük voltaj katsayısı, yüksek kararlılık, yüksek sıcaklık silikon kaplama;
3.Kurşun Malzemesi: bakır, kalay kaplama;
Özellikler:
| Performans Özellikleri | ||
| Ölçek | Test Koşulları | Test Sonuçları |
| Direnç Toleransı | Test Gerilimi ≤3V, Ortam Sıcaklığı 25 ℃ | B--C--D---F---G---J--K |
| Sıcaklık Katsayıları | R0:Oda Sıcaklığı(T0)Direnç Değeri R1:Oda Sıcaklığı T0+100℃(T1)Direnç Değeri |
±15～±1000PPM/℃ |
| Kısa Süreli Aşırı Yük | 5 saniye boyunca nominal gücün 5 katı, ancak Umax'ın 1,5 katından fazla değil | △R≤±(0.2％+0.1Ω) |
| Yalıtım direnci | 1000V DC | ≥10GΩ1Dk |
| Yük Ömrü | anma geriliminde, 90 dk "Açık", 30 dk "Kapalı", toplam 1000 saat | △R≤±(0.5％+0.1Ω) |
| Nem Direnci | Sıcaklık.:40±2℃,Nem:90％-95％.240saat | △R≤±(0.4％+0.1Ω) |
| Yüksek / Düşük Sıcaklık Dayanımı | 2H için - 65 ℃ ~ 155 ℃'de saklayın, 5 kez döngü yapın | △R≤±(0.2%+0.1Ω) |
| Çalışma sıcaklığı | -55℃～125℃ | / |
Uygulamalar:
Yüksek voltajlı güç ekipmanlarında, tıbbi CT ve X-ray makinelerinde, yüksek voltajlı test cihazlarında, yüksek voltajlı güç kaynaklarında, vakum ekipmanlarında, voltaj bölücülerde, yüksek voltaj devrelerinde, kondansatör deşarj devrelerinde, yüksek voltajlı tampon devrelerinde, çevre koruma ekipmanlarında vb. .

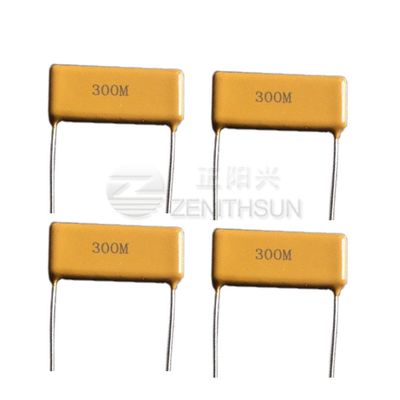

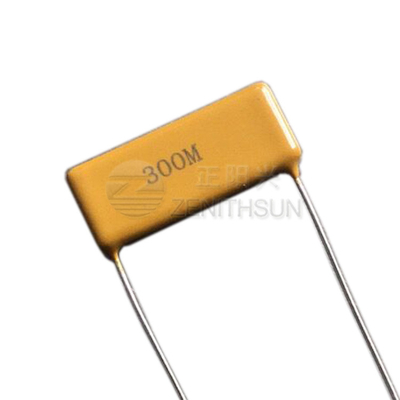

Ürün resmi:
