Ürün ayrıntıları:
|
| Anma gücü: | 50W | Rezistans: | 10KΩ - 500MΩ |
|---|---|---|---|
| Mutlak Hassasiyet: | ±0.5% ~±5% | Renk: | Siyah veya kaplamasız |
| Sıcaklık katsayısı: | 10PPM-250PPM | Bağıl Doğruluk: | ±0.1% 0.5% |
| Vurgulamak: | 10W yüksek gerilim bölücü direnç,Silindirik yüksek gerilim bölücü direnç,Hassas Silindirik Direnç |
||
10W 100M Hassas Yüksek Gerilim Silindirik Bölücüler Dirençleryüksek gerilim dalgalanma direnci
Yapı :
1.Screen baskı, onlarca mikron kalınlığında rezistör film baskılı tabaka, sıcaklıkta sinterlenir.
2. Stabil elektriksel özelliklere sahip değerli metal rutenyum bulamacına sahip direnç filmi.
3.Teknolojik Süreç: elektrot baskı elektrotu sinterleme direnci baskı direnci sinterleme ortamı baskıorta sinterleme, ardından direnç ayarı, kaynak, kapsülleme ve diğer işlemler.
Özellikler:
1. Yüksek Hassasiyet, Düşük Sıcaklık Katsayısı, Hassas Yüksek Gerilim Bölücü;
2. En iyi kullanım sonuçları için dielektrik yağ veya epoksi reçineye batırılır;
2.Endüktif Olmayan, Direnç-yüksek voltaj, küçük boyut, yüksek güç, uzun ömür, nem direnci, yüksek stabilite;
3.Bölme Oranı:1:1000 veya 1:2000 veya1:4000 veya1:5000;
Özellikler:
| Performans Özellikleri | ||
| Ölçek | Test Koşulları | Test Sonuçları |
| Direnç Toleransı | Test Gerilimi ≤3V, Ortam Sıcaklığı 25 ℃ | B--C--D---F---G---J--K |
| Sıcaklık Katsayıları | R0:Oda Sıcaklığı(T0)Direnç Değeri R1:Oda Sıcaklığı T0+100℃(T1)Direnç Değeri |
±15～±1000PPM/℃ |
| Kısa Süreli Aşırı Yük | 5 saniye boyunca nominal gücün 5 katı, ancak Umax'ın 1,5 katından fazla değil | △R≤±(0.2％+0.1Ω) |
| Yalıtım direnci | 1000V DC | ≥10GΩ1Dk |
| Yük Ömrü | anma geriliminde, 90 dk "Açık", 30 dk "Kapalı", toplam 1000 saat | △R≤±(0.5％+0.1Ω) |
| Nem Direnci | Sıcaklık.:40±2℃,Nem:90％-95％.240saat | △R≤±(0.4％+0.1Ω) |
| Yüksek / Düşük Sıcaklık Dayanımı | 2H için - 65 ℃ ~ 155 ℃'de saklayın, 5 kez döngü yapın | △R≤±(0.2%+0.1Ω) |
| Çalışma sıcaklığı | -55℃～125℃ | / |
Uygulamalar:
Yüksek voltajlı güç ekipmanları, tıbbi CT ve X-ray makineleri, yüksek voltajlı test cihazları, yüksek voltajlı güç kaynağı, vakum ekipmanları, yüksek voltajlı frekans dönüştürücü, voltaj bölücü, yüksek voltaj devresi, kapasitör deşarj devresi, yüksek voltaj tampon devresinde yaygın olarak kullanılır, çevre koruma ekipmanı, elektrostatik toz giderme ekipmanı, güç sistemi, yüksek gerilim aletleri ve sayaçları, darbe modülatörü, görüntüleme ekipmanı, darbe voltaj üreteci vb.

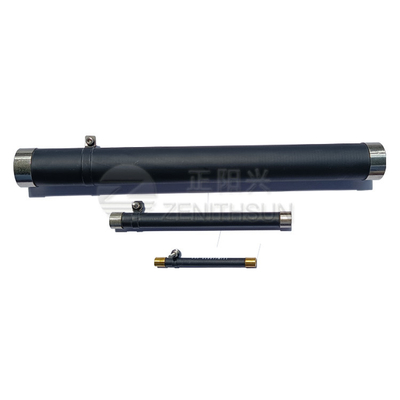

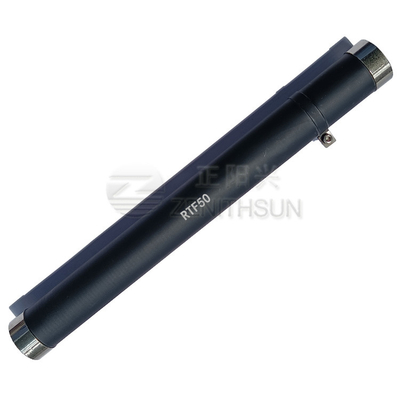

Ürün resmi:
