Ürün ayrıntıları:
|
| teknoloji: | Film | Anma gücü: | 35W |
|---|---|---|---|
| Olmayan Direnç Değeri: | 2.2Ω-500MΩ | Hata payı: | ±%1,±%5,±%10 |
| Renk: | Siyah | Öncülük etmek: | Bakır, kalay kaplı |
| Vurgulamak: | 35W10R yüksek güçlü endüktif olmayan dirençler,Film yüksek güçlü endüktif olmayan dirençler,35W10R endüktif olmayan güç direnci |
||
Gerilim Regülasyonu için Endüktif Olmayan Stil Yüksek Güçlü Film Dirençler,
Bir Soğutucu Üzerine Montaj için, Kalın Film Teknolojisi
Yapı
1. Stabil elektriksel özelliklere sahip değerli metal rutenyum bulamacına sahip direnç filmi.
2. Düşük omik değer için tamamen kapsüllenmiş ve yalıtılmış paket ve yüksek frekans ve darbe yükleme uygulamaları için Endüktif Olmayan tasarım.
3. Yüksek frekanslı ve darbeli yükleme uygulamaları için Kalın Film Direnci;
4. Endüktif Olmayan, Direnç-yüksek voltaj, küçük boyut, yüksek güç, uzun ömür, nem direnci, yüksek stabilite.
Özellikler
1.Isı dağılımını artırmak için bir soğutucuya montaj için öneriler.Yüksek frekans ve darbeli yükleme uygulamaları için Kalın Film Direnci;
2. Alt kasa, sistem soğutucusuna bağlıdır ve rezistör, ısıyı, alt kasa ile soğutucu arasındaki ısı alışverişi yoluyla dağıtır. Buradaki ortam sıcaklığı, genellikle rezistörün alt kasa sıcaklığına atıfta bulunur; alt kasanın ortasındaki sıcaklık.
3. Bir ısı emicisine monte edilmiş güç kaynakları için ideal kullanım.
Özellikler:
| Performans Özellikleri | ||
| Ölçek | Test Koşulları | Test Sonuçları |
| Direnç Toleransı | Test Gerilimi ≤3V, Ortam Sıcaklığı 25 ℃ | B---D---F---G---J--K |
| Sıcaklık Katsayıları | R0:Oda Sıcaklığı(T0)Direnç Değeri R1:Oda Sıcaklığı T0+100℃(T1)Direnç Değeri |
±50～±500PPM/℃ |
| Kısa Süreli Aşırı Yük | Nominal gücün 5 katı, ancak 5 saniye boyunca maksimum sürekli çalışma voltajının 1,5 katından fazla değil | △R≤±(0.3％+0.1Ω) |
| Yalıtım direnci | 500V DC | ≥10GΩ1Dk |
| Oda Sıcaklığı Dayanıklılığı |
Anma değeri, 90 dakika açık, 30 dakika dur, merkezi alt kasa sıcaklığı ≤ 85 ℃ (120W-800W), toplam 1000 saat |
△R≤±(0.5％+0.1Ω) |
| Nem sabit durumu | Sıcaklık.:40±2℃,Nem:90％-95％.56days | △R≤±(0.25％+0.1Ω) |
| Yüksek/Düşük Sıcaklık Dayanımı Testi | 2H için -55℃～125℃'de saklayın, 5 kez döngü yapın | △R≤±(1%+0.1Ω) |
| Çalışma Ortam Sıcaklığı | -55℃～150℃ | / |
Uygulamalar
Değişken hızlı sürücü, güç kaynağı, kontrol ekipmanları, iletişim, otomatik kontrol, anahtarlama güç kaynakları, susturucular ve motor kontrolü, yüksek frekans ve darbe yükleme, voltaj regülasyonu, otomotiv ve ölçümler, fotovoltaik güç üretimi ve diğer yeni enerji alanlarında yaygın olarak kullanılmaktadır.

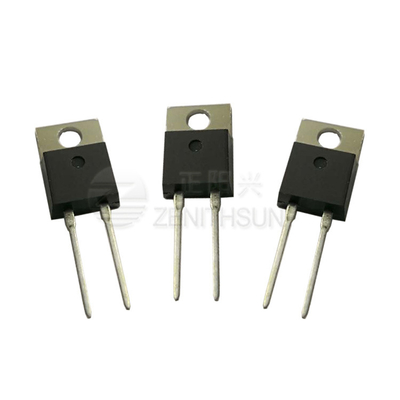

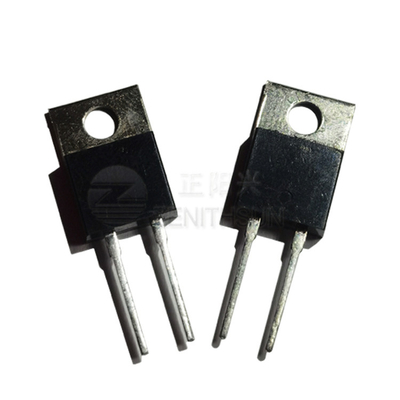

Ürün resmi:
Sipariş nasıl yapılır:
ZMP30_Ohmik Değer_Tolerans
Örneğin:ZMP30 40R %10
