Ürün ayrıntıları:
|
| teknoloji: | Film | Anma gücü: | 120W |
|---|---|---|---|
| Olmayan Direnç Değeri: | 4.7Ω-500MΩ | Hata payı: | ±%1,±%5,±%10 |
| Renk: | Siyah | çıkış sonu: | yüksek sıcaklık teli |
| Vurgulamak: | 120W Kalın Film Dirençleri,30K Kalın Film Dirençleri,30K kalın film güç direnci |
||

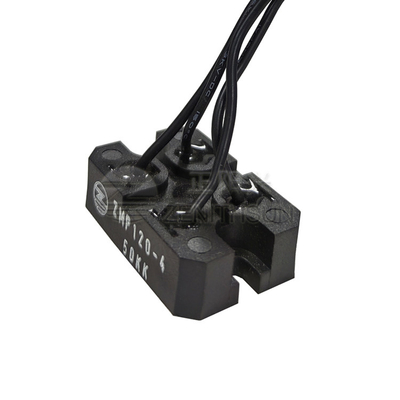

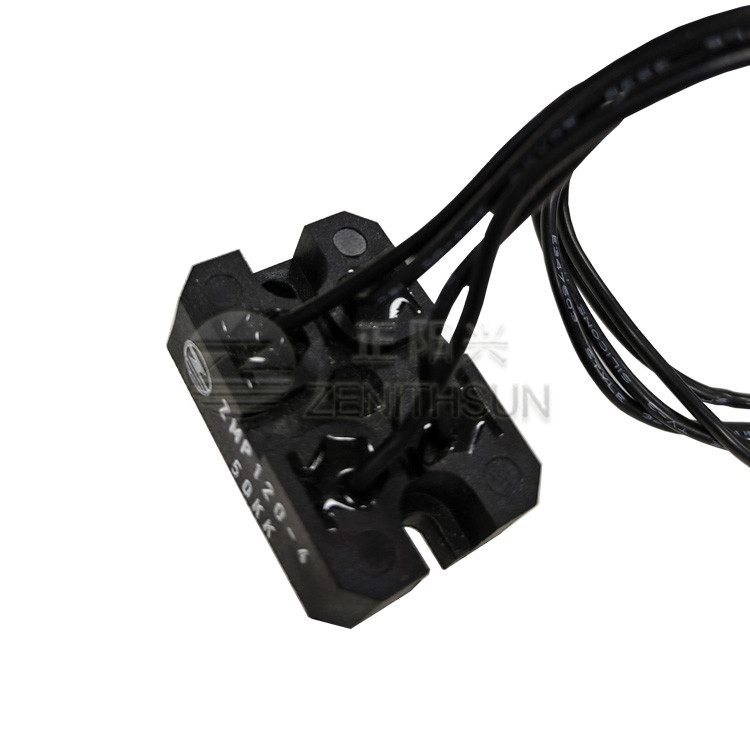

Endüktif Olmayan Tasarımlı 120W 30K Ultra Yüksek Güçlü Kalın Film Dirençler,
Bir Soğutucu Üzerine Montaj için, Kalın Film Teknolojisi
Yapı
1.Screen baskı, onlarca mikron kalınlığında rezistör film baskılı tabaka, sıcaklıkta sinterlenmiş. Matris, iyi termal iletkenlik ve yüksek mekanik mukavemete sahip% 96 alüminyum oksit seramiktir. Stabil elektrik ile değerli metal rutenyum bulamacına sahip direnç filmi özellikleri.
2.Teknolojik Süreç: elektrot baskı elektrotu sinterleme direnci baskı direnci sinterleme ortamı baskı ortamı sinterleme, daha sonra direnç ayarı, kaynak, kapsülleme ve diğer işlemler.
Özellikler
1.Isı dağıtımını artırmak için bir soğutucuya montaj için öneriler.Alt kasa, sistem soğutucusuna bağlıdır ve rezistör, ısıyı, alt kasa ile soğutucu arasındaki ısı alışverişi yoluyla dağıtır.Buradaki ortam sıcaklığı, alt kısmı ifade eder. Genellikle alt kasanın merkezindeki sıcaklık olarak adlandırılan direncin kasa sıcaklığı.
2.Güç Aralığı: 30W-800W.
3. Endüktif Olmayan, direnç-yüksek voltaj, küçük boyut, yüksek güç, uzun ömür, nem direnci, yüksek stabilite.
4. Bağlantı vidası dişi M5 (istek üzerine Standart M5, M4).
Şartname
| Performans Özellikleri | ||
| Ölçek | Test Koşulları | Test Sonuçları |
| Direnç Toleransı | Test Gerilimi ≤3V, Ortam Sıcaklığı 25 ℃ | B---D---F---G---J--K |
| Sıcaklık Katsayıları | R0:Oda Sıcaklığı(T0)Direnç Değeri R1:Oda Sıcaklığı T0+100℃(T1)Direnç Değeri |
±50～±500PPM/℃ |
| Kısa Süreli Aşırı Yük | Nominal gücün 5 katı, ancak 5 saniye boyunca maksimum sürekli çalışma voltajının 1,5 katından fazla değil | △R≤±(0.3％+0.1Ω) |
| Yalıtım direnci | 500V DC | ≥10GΩ1Dk |
| Oda Sıcaklığı Dayanıklılığı | Anma değeri, 90 dakika açık, 30 dakika dur, merkezi alt kasa sıcaklığı ≤ 85 ℃ (120W-800W), merkezi alt kasa sıcaklığı ≤ 25 ℃ (30W-100W), toplam 1000 saat |
△R≤±(0.5％+0.1Ω) |
| Nem sabit durumu | Sıcaklık.:40±2℃,Nem:90％-95％.56days | △R≤±(0.25％+0.1Ω) |
| Yüksek/Düşük Sıcaklık Dayanımı Testi | 2H için -55℃～125℃'de saklayın, 5 kez döngü yapın | △R≤±(1%+0.1Ω) |
| Çalışma Ortam Sıcaklığı | -55℃～150℃ | / |
Uygulamalar
Değişken hızlı sürücü, güç kaynağı, kontrol ekipmanları, iletişim, otomatik kontrol, motor kontrolü, güç elektroniği, tıbbi cihazlar, güç iletimi, kondansatör voltaj eşitleme, kondansatör deşarjı, güç yükü, otomotiv elektroniği, indüksiyon ısıtma, güç kaynağı ekipmanı, elektrik iletimi, reaktif güç kompanzasyonu, RC absorpsiyon ve deşarj ve diğer güç elektroniği endüstrileri. Rüzgar enerjisi üretimi, fotovoltaik enerji üretimi ve diğer yeni enerji alanları.
Sipariş nasıl yapılır:
ZMP120_Ohmik Değer_Tolerans
Örneğin:ZMP120 5R 5%
