Ürün ayrıntıları:
|
| teknoloji: | kalın film | Anma gücü: | 50W |
|---|---|---|---|
| Olmayan Direnç Değeri: | 2.2Ω-500MΩ | Hata payı: | ±%5,±%10 |
| Renk: | Siyah | kurşun malzeme: | Bakır, kalay kaplı |
| Vurgulamak: | Yüksek Güç 50 watt direnç,Kalın Film 50 watt direnç,50 Watt 100 Ohm Direnç |
||
50 Watt 100 Ohm 1% 100PPM Delikli Kalın Film Yüksek Güçlü Dirençler,
Bir Soğutucu Üzerine Montaj için, Kalın Film Teknolojisi
Yapı
1. Stabil elektriksel özelliklere sahip değerli metal rutenyum bulamacına sahip direnç filmi.
2. Düşük omik değer için tamamen kapsüllenmiş ve yalıtılmış paket ve yüksek frekans ve darbe yükleme uygulamaları için Endüktif Olmayan tasarım.
3. Endüktif Olmayan, direnç-yüksek voltaj, küçük boyut, yüksek güç, uzun ömür, nem direnci, yüksek stabilite.
4. Bir ısı emicisine monte edilmiş güç kaynakları için ideal kullanım.
Özellikler
1.Isı dağılımını artırmak için bir soğutucuya montaj için öneriler.Yüksek frekans ve darbeli yükleme uygulamaları için Kalın Film Direnci;
2. Alt kasa, sistem soğutucusuna takılıdır ve direnç, ısıyı alt kasa ile alt kasa arasındaki ısı alışverişi yoluyla dağıtır.
soğutucu. Buradaki ortam sıcaklığı, genellikle alt kasanın merkezindeki sıcaklık olarak adlandırılan direncin alt kasa sıcaklığını ifade eder.
Özellikler:
| Performans Özellikleri | ||
| Ölçek | Test Koşulları | Test Sonuçları |
| Direnç Toleransı | Test Gerilimi ≤3V, Ortam Sıcaklığı 25 ℃ | B---D---F---G---J--K |
| Sıcaklık Katsayıları | R0:Oda Sıcaklığı(T0)Direnç Değeri R1:Oda Sıcaklığı T0+100℃(T1)Direnç Değeri |
±50～±500PPM/℃ |
| Kısa Süreli Aşırı Yük | Nominal gücün 5 katı, ancak 5 saniye boyunca maksimum sürekli çalışma voltajının 1,5 katından fazla değil | △R≤±(0.3％+0.1Ω) |
| Yalıtım direnci | 500V DC | ≥10GΩ1Dk |
| Oda Sıcaklığı Dayanıklılığı |
Anma değeri, 90 dakika açık, 30 dakika dur, merkezi alt kasa sıcaklığı ≤ 85 ℃ (120W-800W), toplam 1000 saat |
△R≤±(0.5％+0.1Ω) |
| Nem sabit durumu | Sıcaklık.:40±2℃,Nem:90％-95％.56days | △R≤±(0.25％+0.1Ω) |
| Yüksek/Düşük Sıcaklık Dayanımı Testi | 2H için -55℃～125℃'de saklayın, 5 kez döngü yapın | △R≤±(1%+0.1Ω) |
| Çalışma Ortam Sıcaklığı | -55℃～150℃ | / |
Uygulamalar:
Değişken hızlı sürücü, güç kaynağı, kontrol ekipmanları, iletişim, otomatik kontrol, anahtarlama güç Kaynakları, snubber ve motor kontrolü, yüksek frekans ve darbe yükleme, voltaj regülasyonu, otomotiv ve ölçümler, fotovoltaik güç üretimi ve diğer yeni enerji alanlarında yaygın olarak kullanılmaktadır.

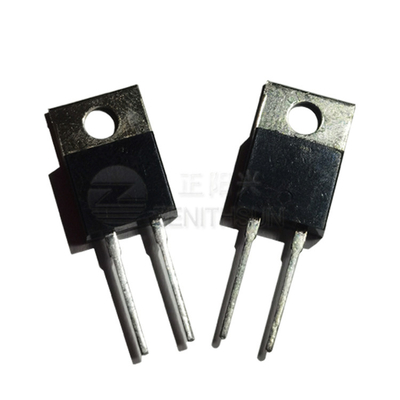

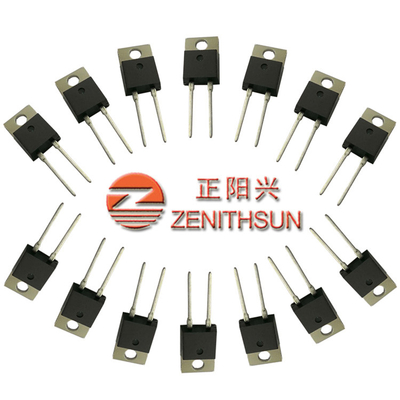

Ürün resmi:
Sipariş nasıl yapılır:
ZMP50_Ohmik Değer_Tolerans
Örneğin:ZMP50 100R 1%
