Ürün ayrıntıları:
|
| Anma gücü: | 10W-500W | Rezistans: | 0.1Ω - 100KΩ |
|---|---|---|---|
| Hata payı: | ±%5,±%10 | Renk: | Altın |
| Öne çıkmak: | pimler/lehim pabuçları/cıvata | TCR: | 100PPM-400PPM |
| Vurgulamak: | Metal Kaplı Yüksek Güç Direnci,Dinamik Frenleme Yüksek Güç Direnci,Metal Kaplı Direnç |
||
Yüksek Güçlü Metal Kaplı Tel Sargılı Dinamik Frenleme Dirençleri
Yapı :
1. Direnç çekirdek bileşenleri, yüksek kaliteli alaşımlı teller ile eşit olarak sarılmış direnç çerçevesi olarak yalıtım ve yüksek sıcaklığa dayanıklı malzemelerden yapılmıştır. Yüksek yalıtımlı yanıcı olmayan elektronik macun ile kaplanmış metal alüminyum kabuk, böylece alüminyum kabuk ve Direnç çekirdek bileşenleri, dış hava, titreşim ve tozdan, yüksek kararlılıktan ve termal iletkenlikten etkilenmeyen sağlam bir varlık halinde yakından birleştirilir.
2. Alüminyum kabuk, yüksek kaliteli endüstriyel 6063 alüminyumdan yapılmıştır ve yüzey, çekici bir görünüm ve mükemmel ısı dağılımı elde etmek için yüksek sıcaklıkta anodize edilmiştir.
Özellikler:
1. Çekici görünüm ve kolay kurulum.
2. Yüksek stabilite, darbe dayanımı, iyi güvenilirlik ve yüksek tutarlılık.
3. Giden biter: metal terminaller veya cıvatalı bağlantı.
4. Endüktif veya Endüktif Olmayan mevcuttur.
Otomotiv LED lamba endüstrisinde kullanılan 5.25W ~ 50W.
Orta frekanslı fırın endüstrisinde kullanılan 50W,100W ve 250W.
6. Yükleme, frenleme, darbe, şarj etme, boşaltma, çalıştırma, tamponlama, boşaltma vb. için kullanılır.
Şartname:
| Performans Özellikleri | ||
| Ölçek | Test Koşulları | Test Sonuçları |
| Direnç Toleransı | Test Gerilimi ≤3V, Ortam Sıcaklığı 25 ℃ | B---D---F---G---J--K |
| Sıcaklık Katsayıları | R0:Oda Sıcaklığı(T0)Direnç Değeri R1:Oda Sıcaklığı T0+100℃(T1)Direnç Değeri |
±100～±250PPM/℃ |
| Anma Yükü | 40 ℃, anma gerilimi, 1 saat | △R≤±(3％+0.1Ω) |
| Kısa Süreli Aşırı Yük | 10s için 5 kez nominal güç;5s için 10 kez nominal güç;1s için 25 kez nominal güç | △R≤±(2％+0.1Ω) |
| Dielektrik Dayanım Gerilimi | 2 kat Nominal Güç Gerilimi +1kv AC 60s (topraklamalı), kaçak akım 2.5mA ; 2 kat Nominal Güç Gerilimi +2kv AC 60s (topraklamalı), kaçak akım 2.5mA ; |
△R≤±(0.1％+0.05Ω) |
| Yalıtım direnci | 1000V DC | 50M-1000MΩ1Dk |
| Terminal Çekme Dayanımı | 20N ile tel çapı ≤1.5, 40N ile tel çapı ≥1.5, terminal gerilimi 20N bakır uç / paslanmaz çelik uç, 40N |
kapalı yok |
| Titreşim direnci | 1.5mm, 10-55-10Hz, her 2 saatte | Hasar yok, kapalı |
| Yük Ömrü | anma geriliminde, 90 dk "Açık", 30 dk "Kapalı", toplam 500 saat | △R≤±(3％+0.1Ω) |
| Termal şok | 30℃,30dk, -55℃,15dk'da | △R≤±(0.5％+0.1Ω) |
| Nem Direnci | Sıcaklık.:40±2℃,Nem:90％-95％.240saat | △R≤±(3％+0.1Ω) |
| Düşük Sıcaklık Dayanımı Testi | 2H için -65℃±3℃'de saklayın | △R≤±(1%+0.1Ω) |
| Yüksek Sıcaklık Dayanımı Testi | 16 saat boyunca 70 ℃ ± 2 ℃'de saklayın, anma gerilimi DC devresini 1s için bağlayın | △R≤±(1%+0.1Ω) |
| yanmazlık | 10 kez anma gücü, 5s için güç açık | yanma olmadan |
Uygulamalar:
Yaygın kaynak, güç kaynağı, askeri sanayi, havacılık, rüzgar enerjisi üretimi, güneş enerjisi üretimi, otomasyon ekipmanları, demiryolu sistemive diğer endüstriler ve müşterilerin isteklerine göre yük bankalarına dönüştürülebilir.

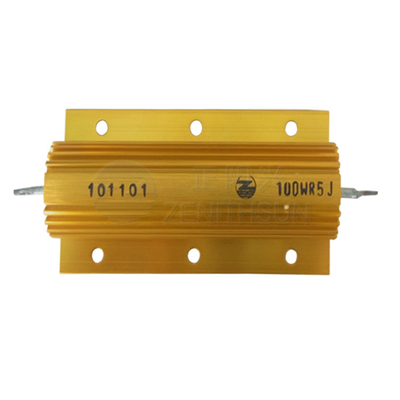

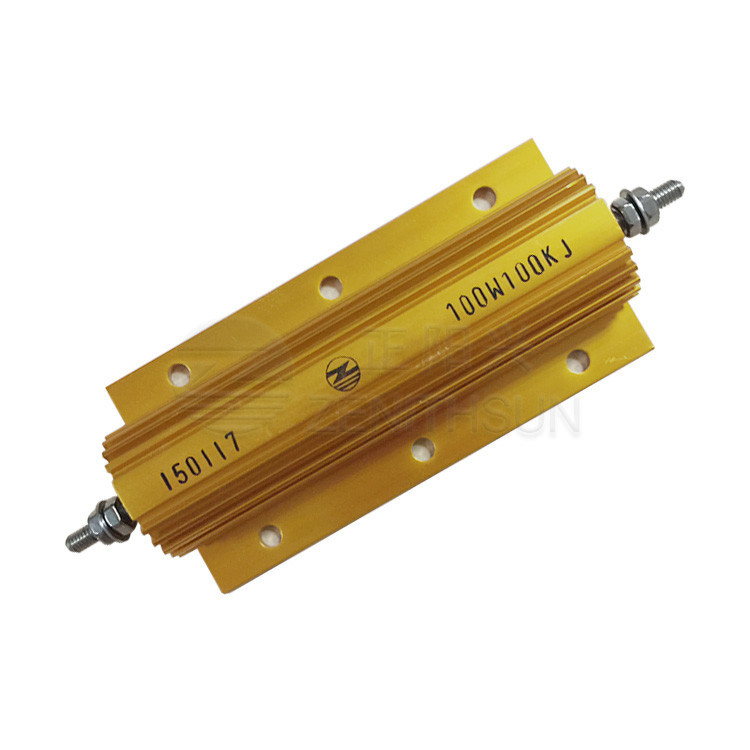

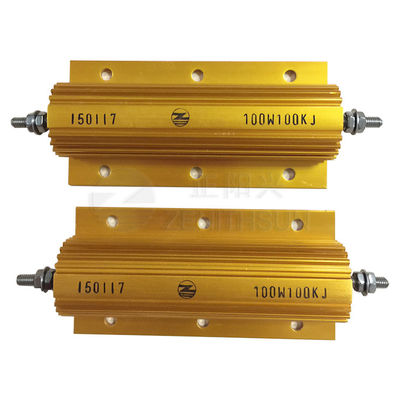

Ürün Resmi:
