Ürün ayrıntıları:
|
| Anma gücü: | 20W | Rezistans: | 1Ω - 1GΩ |
|---|---|---|---|
| Hata payı: | ±%5,±%10 | Renk: | Siyah |
| Sıcaklık katsayısı: | 100PPM | Önden gitmek: | Vidalı kapaklar |
| Vurgulamak: | Hassas Yüksek Gerilim Direnci,TCR Yüksek Gerilim Direnci,TCR Yüksek Gerilim Güç Direnci |
||
±100 ppm/°C'lik Güç ve Hassas Yüksek Gerilim Dirençleri TCR
200W 100M J Güç ve Hassas Yüksek Gerilim Dirençleri, ±100 ppm/°C TCR
Yapı :
1.Screen baskı, onlarca mikron kalınlığında rezistör film baskılı tabaka, sıcaklıkta sinterlenir.
Matris, iyi termal iletkenliğe ve yüksek mekanik mukavemete sahip %95 alüminyum oksit seramiktir.
Stabil elektriksel özelliklere sahip değerli metal rutenyum bulamacına sahip direnç filmi.
2.Teknolojik Süreç: elektrot baskı elektrotu sinterleme direnci baskı direnci sinterleme ortamı baskı
orta sinterleme, ardından direnç ayarı, kaynak, kapsülleme ve diğer işlemler.
3. Tüm direnç uzunluğu boyunca tam kapsülleme.
Özellikler:
1. Sürekli yüksek voltaj ortamında çalışın.
2. Endüktif Olmayan, Direnç-yüksek voltaj, küçük boyut, yüksek güç, nem direnci, yüksek kararlılık.
3.Kurşun Malzemesi: cıvata / vidalı uç kapakları;
4. Dirençlerimiz hava ve agresif olmayan atmosferde, yağ, döküm, kalıplama vb. Gibi özel uygulamalarda çalışmak üzere tasarlanmıştır.
Özellikler:
| Performans Özellikleri | ||
| Ölçek | Test Koşulları | Test Sonuçları |
| Direnç Toleransı | Test Gerilimi ≤3V, Ortam Sıcaklığı 25 ℃ | B--C--D---F---G---J--K |
| Sıcaklık Katsayıları | R0:Oda Sıcaklığı(T0)Direnç Değeri R1:Oda Sıcaklığı T0+100℃(T1)Direnç Değeri |
±15～±1000PPM/℃ |
| Kısa Süreli Aşırı Yük | 5 saniye boyunca nominal gücün 5 katı, ancak Umax'ın 1,5 katından fazla değil | △R≤±(0.2％+0.1Ω) |
| Yalıtım direnci | 1000V DC | ≥10GΩ1Dk |
| Yük Ömrü | anma geriliminde, 90 dk "Açık", 30 dk "Kapalı", toplam 1000 saat | △R≤±(0.5％+0.1Ω) |
| Nem Direnci | Sıcaklık.:40±2℃,Nem:90％-95％.240saat | △R≤±(0.4％+0.1Ω) |
| Yüksek / Düşük Sıcaklık Dayanımı | 2H için - 65 ℃ ~ 155 ℃'de saklayın, 5 kez döngü yapın | △R≤±(0.2%+0.1Ω) |
| Çalışma sıcaklığı | -55℃～125℃ | / |
Uygulamalar:
Yüksek gerilim güç ekipmanları, tıbbi CT ve X-ray makineleri, yüksek gerilim test cihazları, yüksek gerilim güç kaynağı, vakum ekipmanları, yüksek gerilim frekans dönüştürücü, gerilim bölücü, yüksek gerilim devresi, kondansatör deşarj devresi, yüksek gerilim tampon devresinde yaygın olarak kullanılmaktadır. çevre koruma ekipmanı, elektrostatik toz giderme ekipmanı, güç sistemi, yüksek gerilim aletleri ve sayaçları, darbe modülatörü, görüntüleme ekipmanı vb.

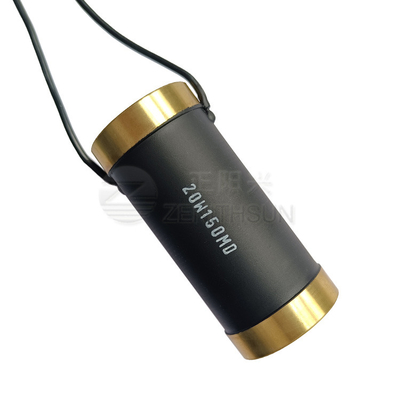

Ürün resmi:
