Ürün ayrıntıları:
|
| Anma gücü: | 5W | Direnç Değeri: | 0.1-220kohm |
|---|---|---|---|
| Hata payı: | %5 veya %10 | Renk: | beyaz |
| TCR: | 260PPM | Yalıtım direnci: | 500VDC |
| Vurgulamak: | 5W Seramik Çimento Direnç,Yanmaz Seramik Çimento Direnç,Isıtıcı Seramik Bileşim Dirençleri |
||
5W Yanmaz Isıtıcı Çimento tel yarası Seramik Kompozisyon Dirençleri
Yapı:
1.ZENITHSUN direnci, direnç sargılı telli seramik çubuktur (voltaj dengeleyici direnç, tel sargılı direnç çekirdeği yerine metal oksit film direnç çekirdeğinden yapılmıştır), tel sargılı direnç çekirdeğini farklı boyut ve şekillerde seramik kabuklara yerleştirin, sızdırmaz gölgede doğal kurutma ve yüksek sıcaklıkta pişirme yoluyla özel yanmaz ısıya dayanıklı elektronik çimento dolgu maddesi ile.
2. Yüksek direnç değeri için teller metal oksit filmler ile değiştirilir.
3. Nominal Güç: 5W
4.Güçlü Darbe Dayanımı, yüksek Yalıtım, frekans dönüştürücü sunucusu için özel.
5.ZENITHSUN Çimento direnci, elektroniğin en temel elektronik bileşeni olan çeşitli ürünlerde yaygın olarak kullanılmaktadır.
elektrikli ev aletleri, ekipman ve bilgi ürünleri.
Özellikler:
1. Yüksek sıcaklıkta mükemmel stabilite, ekonomik fiyat ile neme ve şoka dayanıklıdır.
2. Isı dağılımı ve küçük doğrusal sıcaklık katsayısı için en uygun, PCB'ye monte edilebilir.
3. Yanmaz Yapı ve Düşük Endüktans tipi mevcuttur.
4.ZENITHSUN, birçok tasarım ve güvenilirlik talebini karşılamak için özel bileşenler tasarlamak ve üretmek için donatılmıştır.
5. Özel ihtiyaçlarınız için bizimle iletişime geçin.
6.ROHS standardına ve KURŞUNSUZ kurşunsuz standardına uygundur.
Şartname:
| Performans Özellikleri | ||
| Ölçek | Test Koşulları | Test Sonuçları |
| Direnç Toleransı | Test Gerilimi ≤3V, Ortam Sıcaklığı 25 ℃ | ±1％,±5％,±10％ |
| Sıcaklık Katsayıları | R0:Oda Sıcaklığı(T0)Direnç Değeri R1:Oda Sıcaklığı T0+100℃(T1)Direnç Değeri |
±300PPM/℃ Maks |
| İzolasyon Gerilimi | 1KV DC 60'lar | Flashover yok, hasar yok |
| Yalıtım direnci | 500V DC | 1000MΩ1Dk |
| Kısa Süreli Aşırı Yük | 5s(KN) için 10 kat anma gücü; 5s(MO) için 2,5 anma gücü |
△R≤±(2％+0.1Ω) |
| Nem Direnci | Sıcaklık.:40±2℃,Nem:90％-95％.1000hours | △R≤±(2％+0.1Ω) |
| Yük Ömrü | Sıcaklık.:40±2℃,Nem:90％-95％,anma gerilimi 1.5saat 30 dk "Kapalı", sürekli 1000 saat |
△R≤±(5％+0.1Ω) |
| Isı dayanıklılığı | Kalay Sıcaklığı.:350±10℃,zaman::3±0.5s,daldırma derinliği:bileşen gövdesinden uzaklık 2±0.5mm | △R≤±(1％+0.05Ω) |
| lehimlenebilirlik | Kalay Sıcaklığı.:235±5℃,zaman::3±0.5s | Lehim alanı≥95% |
| yanmazlık | 5 kez/10 kez/16 kez nominal güç, 5 dakika AC voltajı | yanma olmadan, açık devreye izin verilir |
Uygulamalar:
Baskılı devre kartları, güç kaynakları, voltaj bölücüler, motor kontrolörleri, otomotiv uygulamaları, güç elektroniği devreleri için uygun komple yalıtım.

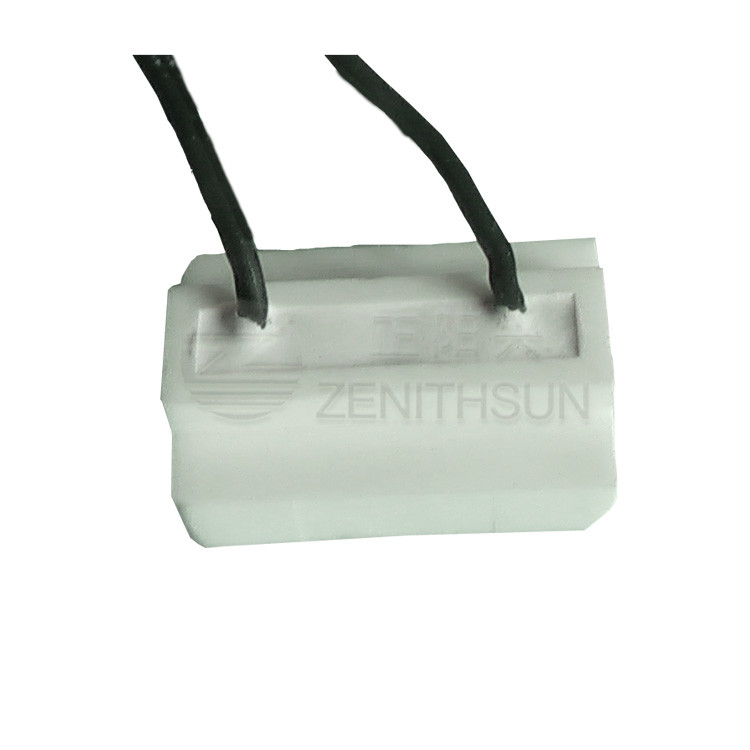

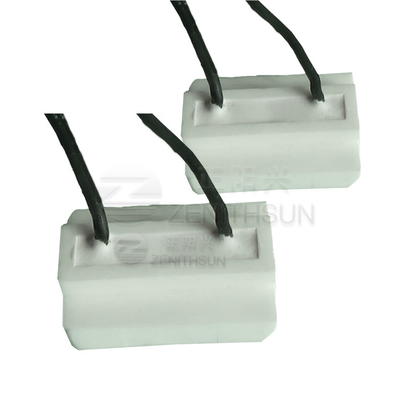

Ürün resmi :
