Ürün ayrıntıları:
|
| teknoloji: | İnce tabaka | Güç Derecesi Aralığı: | 1/8W ila 3W |
|---|---|---|---|
| Direnç değeri aralığı: | 0.1Ω - 22MΩ | Hata payı: | ±%0,1, ±%0,25, ±%0,5, ±%1, ±%2, ±%5 |
| işaretler: | Renkli Yüzükler | ||
| Vurgulamak: | Yüksek Hassasiyetli Sabit Film Direnç,3W Sabit Film Direnç,MF Metal Film Direnç |
||
MF Metal Film Direnç, Yüksek Hassasiyetli Direnç, 1/8W - 3W
Yapı:
1.ZENITHSUN Metal film dirençleri, silindirik, yüksek saflıkta, seramik bir çekirdek üzerine püskürtülen (vakum biriktirme) ince bir metal tabakadır.Çöken metal, düşük sıcaklıkta uzun süre tutularak yapay olarak yaşlandırılır.Bu, direnç için daha iyi bir doğruluk sağlar.Direnç malzemesi genellikle nikel kromdur (NiCr), ancak özel uygulamalar için kalay ve antimon, platinli altın ve tantal nitrür gibi diğer alaşımlar kullanılır.
2.ZENITHSUN Metal Film'in her iki ucuna bağlantı uçları ile metal bir kapak bastırılır.
3. İnce metal tabakada spiral şekilli bir yuva kesilerek istenilen direnç elde edilir.
4.ZENITHSUN MF direnci, ayrı ayrı pişirilmiş birkaç kaplama katmanı ile kaplanmıştır.Kaplama neme ve mekanik streslere karşı koruma sağlar.
5. Direnç değeri, renk kodu bantlarıyla işaretlenmiştir.
Özellik:
1. Güvenilirlik.
2.Düşük TCR: ±50ppm/℃ ila 100ppm/℃
3.Yüksek Hassasiyet: ±0.1%, ±0.25%, ±0.5%, ±1%, ±2%, ±5% mevcuttur.
4. Düşük gürültü.
5. Yüksek doğrusallık
6. Düşük voltaj katsayısı
Başvuru:
sıkı tolerans, düşük sıcaklık katsayısı ve düşük gürültü özelliklerinin önemli olduğu devrelerde, ZENITHSUN metal film dirençleri sıklıkla kullanılır.Uygulama örnekleri, aktif filtreler veya köprü devreleridir.
Özellikler:
| Test Öğesi | Test Koşulu | Verim |
| Sıcaklık katsayısı | Direnç değerini, ℃ direnç değeri değişim oranı başına hesaplanan, normal sıcaklıkta ve 100 ℃ eklenen normal sıcaklıkta test edin. | ±50ppm/℃ ila 100ppm/℃ |
| Sıcaklık Aralığı | / | -55℃~200℃ |
| Kısa Süreli Aşırı Yük | 5 saniye için 2,5 × nominal voltaj veya Maks. aşırı yük voltajı (düşük olsun) | △R≤±(0.5%R0+0.05Ω) |
| Darbe aşırı yükü | 5 saniye boyunca 4 × nominal voltajda veya Max.pulse aşırı yük voltajında (düşük olanı alın) | △R≤±(1%R0+0.05Ω) |
| Lehimleme ısısına karşı direnç | 2-3 saniye 350±10 ℃ teneke sobaya daldırın | △R≤±(0.5%R0+0.05Ω) |
| lehimlenebilirlik | 2-3 saniye 245±5 ℃ teneke sobaya daldırın | Lehimleme alanı %95'in üzerinde |
| Nemdeki Yük Ömrü | 40±2℃ ve %90-95 bağıl nemde 1000 saat (1,5 saat açık ve yarım saat kapalı) için aşırı yük nominal voltajı veya Maks. çalışma voltajı (düşük olsun). | △R≤±(2%R0+0.1Ω) |
| Isıda Yük Ömrü | 70±2℃'de 1000 saat (1,5 saat açık ve yarım saat kapalı) için aşırı yük anma gerilimi veya Maks. çalışma gerilimi (düşük olsun). | △R≤±(2%R0+0.05Ω) |
| İzolasyon Gerilimi | DC 1/4W 1/2W :250V 1W 2WS:350V 2W 3WS 3W:500V | arıza yok, flashover yok |
| Sıcaklık Döngüsü | -55°C'de 30 dakika, ardından +25°C'de 10-15 dakika, daha sonra +%155'te 30 dakika, daha sonra +25°C'de 10-15 dakika, toplam 5 döngü. | △R≤±(5%R0+0.05Ω) |

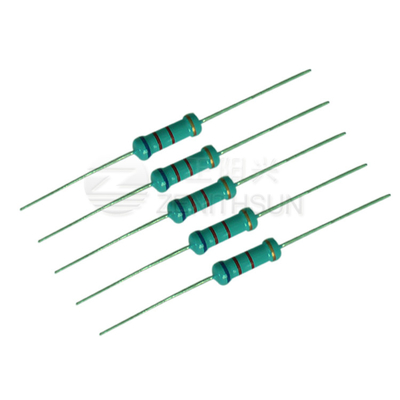

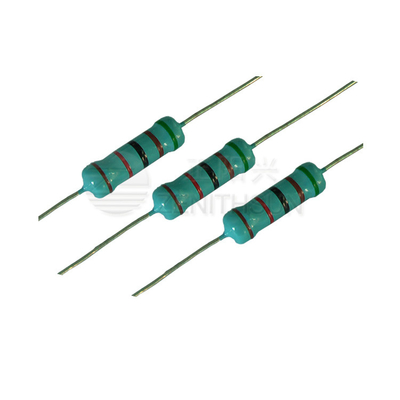

Resim:
