Ürün ayrıntıları:
|
| teknoloji: | İnce tabaka | Güç Derecesi Aralığı: | 1/8W ila 5W |
|---|---|---|---|
| Direnç değeri aralığı: | 0Ω ila 22MΩ | Hata payı: | ±2%, ±5% |
| işaretler: | Renk kodu | ||
| Vurgulamak: | 1/8W Sabit Film Direnç,kurşunsuz Sabit Film Direnç,Eksenel Karbon Film Direnç |
||
Eksenel CF Karbon Film Direnci, 1/8W - 5W arası Güç Derecesi, kurşunsuzEndüktif olmayan kalın film direnci
Yapı:
1.ZENITHSUN karbon film direnci, silindirik, yüksek saflıkta, seramik bir çekirdek üzerine püskürtülen (vakum biriktirme) ince bir karbon tabakasıdır.Biriken karbon filmi, düşük sıcaklıkta uzun süre tutularak yapay olarak yaşlandırılır.Bu, direnç için daha iyi bir doğruluk sağlar.
2. Karbon filmin her iki ucunda bağlantı uçları ile metal bir kapak preslenir.
3. İnce metal tabakada spiral şekilli bir yuva kesilerek istenilen direnç elde edilir.
4.ZENITHSUN CF direnci, ayrı ayrı pişirilen birkaç kaplama katmanı ile kaplanmıştır.Kaplama neme ve mekanik streslere karşı koruma sağlar.
5. Direnç değeri, renk kodu bantlarıyla işaretlenmiştir.
Özellik:
1. Güvenilirlik.
2. Düşük kapasitans
3. Düşük endüktans, iyi yüksek frekans performansı.
4. Düşük gürültü.
Başvuru:
ZENITHSUN karbon film dirençlerinin tipik kullanımları, yüksek voltaj ve yüksek sıcaklık uygulamalarıdır.Karbon film dirençleri için 350 °C nominal sıcaklıkta 15 kV'a kadar çalışma voltajları uygundur. Örnek kullanımlar arasında yüksek voltajlı güç kaynakları, radarlar, x-ışınları ve lazerler bulunur.
Özellikler:
| Test Öğesi | Test Koşulu | Verim |
| Sıcaklık katsayısı | Direnç değerini, ℃ direnç değeri değişim oranı başına hesaplanan, normal sıcaklıkta ve 100 ℃ eklenen normal sıcaklıkta test edin. | -1000ppm/℃ ila +350ppm/℃ |
| Sıcaklık Aralığı | / | -55℃~155℃ |
| Kısa Süreli Aşırı Yük | 5 saniye için 2,5 × nominal voltaj veya Maks. aşırı yük voltajı (düşük olsun) | △R≤±(1%R0+0.05Ω) |
| Darbe aşırı yükü | 5 saniye boyunca 4× nominal voltajda veya Max.pulse aşırı yük voltajında (düşük olanı alın) | △R≤±(1%R0+0.05Ω) |
| Lehimleme ısısına karşı direnç | 2-3 saniye 350±10 ℃ teneke sobaya daldırın | △R≤±(0.5%R0+0.05Ω) |
| lehimlenebilirlik | 2-3 saniye 245±5 ℃ teneke sobaya daldırın | Lehimleme alanı %95'in üzerinde |
| Nemdeki Yük Ömrü | 40±2℃ ve %90-95 bağıl nemde 1000 saat (1,5 saat açık ve yarım saat kapalı) için aşırı yük nominal voltajı veya Maks. çalışma voltajı (düşük olsun). | △R≤±(2%R0+0.1Ω) |
| Isıda Yük Ömrü | 70±2℃'de 1000 saat (1,5 saat açık ve yarım saat kapalı) için aşırı yük anma gerilimi veya Maks. çalışma gerilimi (düşük olsun). | △R≤±(2%R0+0.05Ω) |
| İzolasyon Gerilimi | DC 1/4W 1/2W :250V 1W 2WS:350V 2W 3WS 3W:500V | arıza yok, flashover yok |
| Sıcaklık Döngüsü | -55°C'de 30 dakika, ardından +25°C'de 10-15 dakika, daha sonra +%155'te 30 dakika, daha sonra +25°C'de 10-15 dakika, toplam 5 döngü. | △R≤±(5%R0+0.05Ω) |

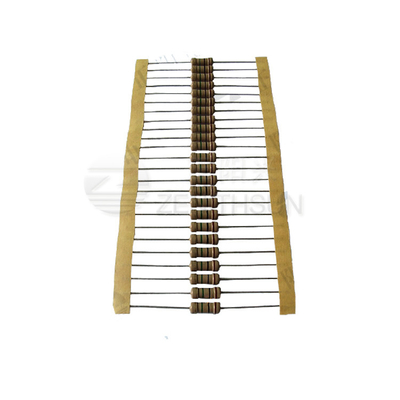

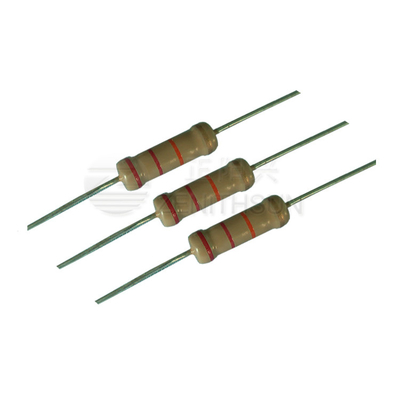

Resim:
